磷生鐵這個詞在日常生活中比較少聽說，但用途其實挺廣泛的，磷生鐵是什么很多人并不是很清楚，我們可以先了解磷生鐵特點作用有哪些，下面跟小編一起來了解磷生鐵是什么。

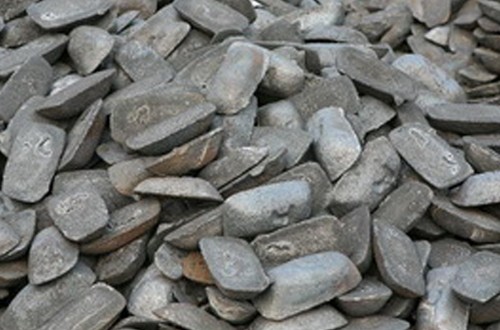

磷生鐵是什么？
即磷生鐵在陽極組裝工序中的功能是：將新的陽極碳塊和導桿組連接在一起，連接部位是導桿組的鋼爪與碳塊的碗間隙之間，盛裝在抬包中的熔融狀態的磷生鐵水，借助于澆注機將其注入到鋼爪與碳碗間隙之間，冷卻后使導桿組與碳塊結合為一體，運入電解工序使用。
磷生鐵特點作用有哪些？
（1）碳和硅元素是強烈的石墨化元素，含碳越高，析出的石墨越高，而硅又是強烈促進石墨化的元素，并且與鐵原子結合力極強，碳以石墨形式存在，碳與硅含量的調整可以使金屬鑄件內部金屬組織改變，陽極組裝澆注要求澆注的磷生鐵環的強度，硬度適中為佳。
（2）磷元素在磷生鐵中顧名思義是陽極組裝澆注中的關鍵元素，由于陽極組裝澆注采用間斷性方式，要求鐵水的流動性較好，磷元素存在可以降低鐵水的粘度，磷與鐵二元素相結合所形成的晶體熔點溫度為1050攝氏度，可知明顯提高鐵水的流動性硬度大，脆性強，易碎等。磷含量過大可導致磷生鐵環的冷脆性增大，使澆注后的鐵環產生裂紋，嚴重者導致脫落等狀況。因此，既要保證磷元素足夠的含量，使鐵水有良好的流動性，又要使磷生鐵環產生斷紋，磷生鐵中磷的適宜含量應控制在0.6-1.5%之間。
（3）硫元素：硫是公認的有害性元素，也是在金屬物質中存在的元素，由于硫在熔融鐵水中無限溶解，而在固體鐵中溶解度很小，因此，當含硫的鐵水冷凝時要生成硫化鐵，這種低熔點的晶體即鐵銹，在這種晶粒間聚集使鑄鐵物產生裂紋斷裂，同時硫的存在還阻礙了石墨化過程，能增大鐵環的收縮性。
（4）錳元素：在磷生鐵中使溶解在鐵水中的硫元素生成硫化錳MnS，硫化錳MnS的溶解度比硫化鐵FeS在鐵水中溶解度小，這樣保證了向不熔物質（渣）硫向轉移，由熱力學分析可知，錳Mn與硫S化學親和力遠遠大于鐵Fe與硫S的化學親和力（例如，人們都知道生鐵表面的鐵銹比錳鐵表面的鐵銹表現極為明顯，但并不一定生鐵里面的硫含量高于鐵里面硫的含量）正如鐵水在錳Mn與硫S將產生化學反應Mn+S-MnS可知浮于渣中的硫化錳MnS，通過撈渣即可消除，同時錳元素在磷生鐵化學成分范圍內可以形成穩定的西化珠光體能使磷生鐵環的強度、硬度適中。

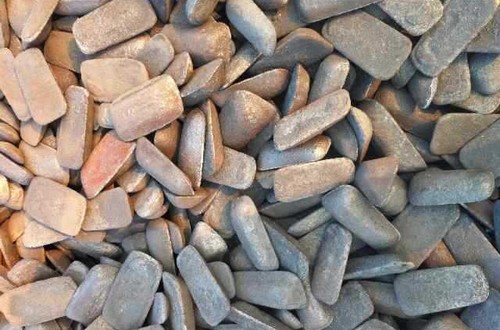

（5）磷生鐵與磷生鐵環在使用過程中各元素的變化
磷生鐵與磷生鐵環各元素在1300°C的高溫下各元素燒損量不同，碳和硅元素燒損量一般在0.4-0.7%，磷和錳元素一般在0.1-0.3%，硫元素的變化不定，如果控制除硫辦法，就能把硫元素控制在范圍內，否則起相反作用，硫上升標準超限，就會造成不良因素。
以上是關于磷生鐵是什么的相關內容，看完小編的介紹之后大家應該都知道磷生鐵是什么了吧，磷生鐵還有很多用途，想要了解更多就關注我們吧。
